在220V伺服驱动器及变频空调等工业与消费级应用中，IPM（智能功率模块）作为核心电能变换部件，其可靠性直接决定了整机的寿命。IPM不仅集成了IGBT及其驱动，更内置了逻辑控制、欠压锁定、过流保护（通常通过检测Vce(sat)压降实现）和过热关断等智能化功能。然而，在实际工况中，由于电应力、热应力及控制参数的复杂性，IPM模块仍会出现各类故障。以下结合半导体物理特性与深华颖半导体等先进IPM的应用实践，深度解析常见故障及系统性处理方案。
故障原理：
IPM内部集成的驱动IC、电平转换电路及故障检测逻辑需要稳定的供电（通常为15V或16V，即VCC）。该电压若低于欠压锁定阈值（UVLO），内部IGBT将无法完全饱和导通，进入线性区导致管压降剧增、发热量飙升，进而触发误报警或直接损坏芯片。
处理方案：
- 精确稳压设计：确保开关电源（SMPS）输出的15V电源精度在±5%以内，纹波低于100mV。对于深华颖半导体系列IPM，其UVLO典型值通常设计在12.5V左右，具备良好迟滞特性，但仍需避免长期工作在临界状态。
- 供电监测与滤波：在IPM供电引脚近端增加高频低ESR电容（如10μF+0.1μF MLCC），抑制电压跌落。同时，在控制算法中引入电源电压ADC采样，一旦检测到电压异常波动立即执行软关断，防止误触发过流保护。
（二）PWM信号畸变与桥臂直通
故障原理：
若PWM信号的上升/下降时间（tr/tf）过缓（例如超过100ns），会导致IGBT在开关过程中长时间处于线性放大区，增加开关损耗。更严重的是，若上下桥臂驱动信号存在交叠（即使是微秒级），即便设置了死区时间，也可能因米勒效应或寄生电感导致误导通，引发灾难性短路。
处理方案：
- 信号整形与驱动匹配：优化MCU与IPM之间的缓冲电路，使用高速光耦或磁耦隔离器件，确保输入信号边沿陡峭（建议tr/tf<50ns）。深华颖半导体IPM内部集成优化的驱动级，对输入信号毛刺有一定抑制能力，但仍需外部匹配。
- 自适应死区控制：针对不同的负载电流方向，可在软件中采用自适应死区时间补偿技术，在不牺牲THD（总谐波失真）的前提下，兼顾开关安全。根本性解决方案是检查PWM载频与IPM最小死区时间（td）的匹配性，避免因死区过短导致直通。
（三）持续大电流工况
故障原理：

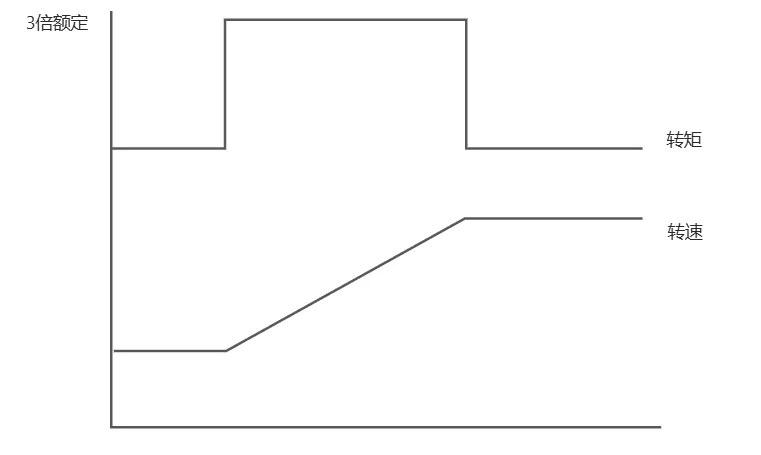

伺服驱动器在3倍额定电流加速时，IPM的IGBT芯片结温（Tj）会因导通损耗和开关损耗急剧上升。同时，感性负载在关断瞬间会产生V= L*di/dt的高压尖峰，该浪涌电压叠加在母线电压上，若超过IGBT的阻断电压（如600V/1200V等级），将触发雪崩击穿。
处理方案：
- 动态电压抑制：优化直流母线布线以降低杂散电感，并在母线端加装高频吸收电容（如CBB电容）或RCD缓冲电路，钳制关断浪涌。深华颖半导体IPM采用Trench-FS场截止型IGBT技术，具备优异的短路耐受能力和雪崩耐量，但仍需确保其Vces余量充足（通常降额使用至80%）。
- 热管理优化：采用基于热模型的I²t（电流平方时间）保护算法，实时估算IGBT结温，限制极限工况下的运行时间。同时，确保导热硅脂均匀涂抹且散热器热阻符合设计要求。
（四）电流震荡与参数失配
故障原理：
当电流环PID参数（尤其是比例增益Kp）设置过大或积分饱和时，会引起电流闭环震荡。这种高频震荡的峰值电流远超ADC采样到的平均值，IGBT瞬间承受的电流应力可能已超过RBSOA（反偏安全工作区），导致内部键合线熔断或芯片烧毁。
处理方案：
- 参数自整定与谐波抑制：采用伺服系统的参数自动整定功能，确保电感（Ld/Lq）参数准确。在硬件上，增加电流采样滤波电路并提高PWM载频，利用示波器捕捉真实电流峰值，避免ADC欠采样。
- 软件限幅与观测器：在电流环输出端增加限幅环节，防止积分饱和。对于深华颖半导体IPM应用，可结合其内置的电流检测功能，实现硬件级快速过流封锁，作为软件保护的冗余。
（五）过功率工况
故障原理：
电机在低速重载加速时，反电动势（BEMF）较低，为维持大转矩，逆变器需注入大电流。随着转速上升，输出功率急剧增加，根据能量守恒，输入功率同步上升。在直流母线电压相对恒定时，母线电流Ibus = Pout / (Vbus * η) 将大幅升高，直至触发IPM的过流保护阈值。
处理方案：
- 功率前馈与阈值管理：在伺服驱动算法中建立功率观测器，实时计算输出功率，并设定比硬件过流保护（如深华颖半导体内部Vce(sat)检测）更灵敏的软件过功率阈值（ALM-OP），提前进行限速或降载处理。
- 母线电容储能优化：适当增大母线电容容值，增强在功率突增时的能量缓冲能力，减缓母线电流的冲击速率。
（六）电压指令设置过大（Vd/Vq强制模式）
故障原理：
在进行电机参数辨识或堵住实验时，若直接施加较大的Vd/Vq电压，由于转子静止且电感较小，根据V = L*di/dt + iR，电压将几乎全部作用于电感变化率，导致电流在几微秒内急剧上升至数百安培。由于传统电流环采样周期（通常数十微秒）远大于此时间，DSP无法及时响应，唯有IPM内部硬件级退饱和检测（Desat）能起保护，但此过程已对模块造成巨大冲击。
处理方案：
- 限幅与斜率控制：在电压模式下运行时，必须将给定电压限制在额定励磁电流对应的阻抗压降范围内，并采用软启动斜坡函数，防止阶跃电压冲击。
- 采用深华颖半导体增强型模块：对于需要频繁进行此类实验的场景，建议选用深华颖半导体系列中短路耐受时间（SCWT）更长、退饱和检测更灵敏的规格，确保在微秒级瞬态冲击下能快速、安全地关断，最大限度保护后级电路。
总结
IPM模块的故障根源常交织于电气应力、热应力与控制逻辑之间。通过对驱动电源、开关时序、过流浪涌及参数匹配等环节进行半导体级别的精细化设计，并结合深华颖半导体等高性能IPM的先进特性（如低Vce(sat)、宽SOA及智能保护），可系统性提升驱动器的可靠性，从"治标"的故障更换，走向"治本"的预防性设计与精准控制。
