功率模块封装工艺综述

功率模块的封装技术，是连接芯片微观世界与电力电子宏观应用的桥梁。随着应用场景从家电到电动汽车、从工业驱动到新能源发电的不断拓展，封装工艺也演化出多种不同的技术路线。总体来看，主流的封装形式可分为三大类：智能功率模块（IPM）封装、灌胶盒封功率模块封装，以及面向未来的双面散热与先进互连封装工艺。这三类技术并非简单的迭代关系，而是在不同性能、成本和可靠性要求下并行发展，并相互借鉴。

一、智能功率模块（IPM）封装：消费与工业电子的基石

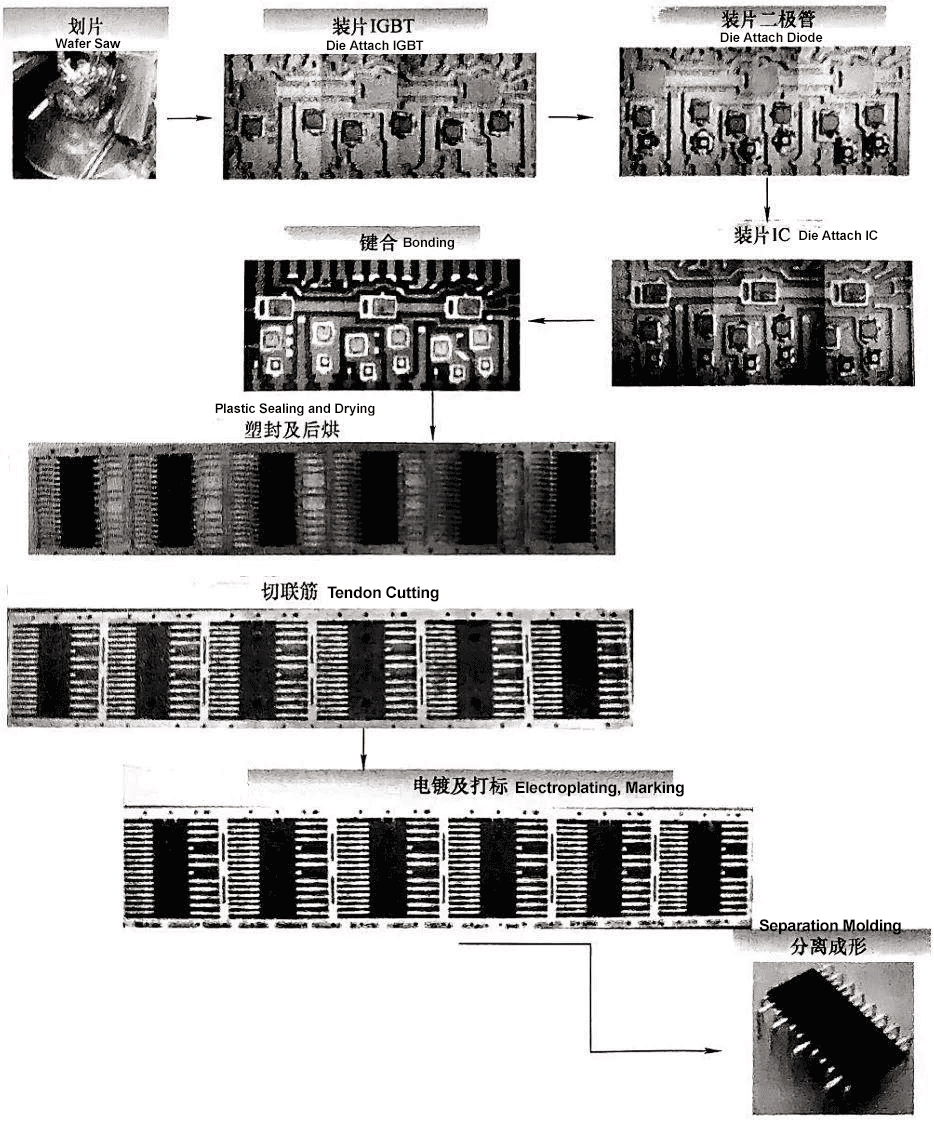

智能功率模块（IPM）因其内部集成了驱动电路和保护逻辑，具备高集成度和高性价比的优势，在白电、消费电子及部分小功率工业场景中占据主导地位。其核心工艺特征在于塑封和多芯片集成，即在一个封装体内集成IGBT、FRD、控制IC等多种芯片。

根据基板和互连方式的不同，功率模块封装可以进一步细分：

1. 纯引线框架类功率模块

这类封装源自传统的IC封装技术，主要面向成本和尺寸敏感的小功率应用。

• 纯框架银胶装片类：主要用于小功率家电、水泵调速等场合，采用银胶装片和铜线互连，工艺简单、成本低廉。
• 软钎焊与银胶混合装片类：适用于白电变频调速等对散热有一定要求的场合。芯片背面直接焊接在引线框架的散热岛上，功率芯片采用粗铝线键合以承载更大电流，控制芯片则使用金铜线互连，兼顾了性能与成本。

2. DBC类IPM

当功率等级提升至工业或汽车级别时，纯引线框架的散热能力便显得捉襟见肘。此时，DBC（直接敷铜板）基板成为核心部件，它同时满足了功率器件高电压隔离和高效散热的需求。深华颖的IPM采用IMS基板，绝缘散热性更好。

• 高集成度：DBC基板充当了“电路板”的角色，通过SMT技术将功率芯片及被动元器件（如电容、电阻）集成在同一块基板上，大大提高了集成度。
• 高效互连：功率传输部分采用粗铝线键合，控制部分则通过抬高的框架设计实现互连，最终形成智能化的功率分配模块。

3. IPM封装中的关键工艺控制

无论是哪种功率模块，其封装良率都高度依赖于精细的工艺控制。

• 散热片安装：对于需要额外黏结陶瓷散热片的模块，通常采用硅胶黏结。这一过程必须严格控制点胶的均匀性、加热和加压条件，以确保连接可靠、无气泡且胶层厚度一致。
• 键合顺序与夹具设计：在混合键合（粗铝线与细金/铜线共存）工艺中，为避免粗铝线键合时对后续细线区域造成物理损伤，通常先进行粗铝线键合，为细线预留避让空间。后续金铜线键合时需设计压板，避开已绑线区域。在回流焊等热工艺中，夹具的设计必须兼顾锁定功能与热应力释放，通过计算与实验优化，以避免因热膨胀差异导致的封装材料移位或变形。

二、灌胶盒封功率模块：大功率场景的可靠之选

当应用场景进入大功率工业驱动、电动汽车主驱逆变器等领域，对功率模块的电流承载能力和长期可靠性提出了更高要求。此时，灌胶盒封工艺应运而生。

这类封装通常采用DBC基板作为核心，芯片通过焊料或更先进的银烧结工艺固定在基板上。为了承载数百安培的电流，内部互连技术也从IPM的细金线、粗铝线，升级为粗铝线、粗铜线键合或铜片钎接。最后，整个组件被安装在一个塑料盒内，灌入导热绝缘胶进行保护。目前，铝线键合仍是该领域最主流、性价比最高的互连技术。

在内互连技术选择上，工程师需要根据具体需求进行权衡：

• 铝线键合：工艺成熟简单，在内阻和散热影响可接受的场合广泛应用。
• 铜片连接：电阻更低、导热更快，但灵活性不足，需针对不同芯片定制形状。需要注意的是，铜片连接工艺（如银烧结、扩散焊）难以直接与芯片表面的铝金属化层形成可靠连接，因此需对芯片电极进行金属化层适配，如采用正面铜金属化芯片或通过化学镀/物理气相沉积方式在铝表面沉积可烧结金属层（如镍金、镍银）。
• 粗铜线键合：结合了铜材的优异性能和键合工艺的灵活性，成为近年来大功率模块互连技术的发展热点。

尽管性能卓越，灌胶盒封工艺也存在一些固有的制造难点，尤其是在盒装灌封环节：

• 功能端子安装：需严格控制端子的尺寸波动，以确保后续测试和系统安装时接触可靠。
• 灌封工艺性：灌胶过程中的压力对盒体材料及盖子密封性构成挑战。必须系统研究各工序带来的尺寸波动，优选材质，才能保证生产良率和产品长期可靠性。

三、未来趋势：双面散热与先进封装工艺

随着碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体的普及，功率模块正朝着更高频率、更高温度、更高功率密度的方向演进。这推动了封装技术的又一次革新，诞生了结合传统IPM塑封优势与灌胶盒封高功率处理能力的新型封装工艺，其中最典型的代表便是双面散热塑封功率模块。

1. IPM技术的演进：以SPM为例

值得注意的一个技术分支是美国仙童公司（现安森美）开发的SPM（Smart Power Module）系列。SPM本身就是IPM的一种重要产品实现形式，其在部分型号中借鉴了传统EMS行业的电路板组装技术（如印刷、贴片、回流焊），在保证性能的同时有效简化了工艺复杂性。这体现了封装技术发展中“借鉴与融合”的思路。

2. 双面散热模块：结构创新带来的性能飞跃

如果说SPM是工艺上的改良，那么双面散热模块则是结构上的革命。它通常采用双面DBC基板夹铜柱的结构，芯片通过焊料或银烧结工艺固定在中间。内部互连可通过键合线或铜片实现，最终整个结构被塑封成一个厚度可控、外形扁平的紧凑模块，因其形态特征也被形象地称为刀片式功率模块。

与传统的灌胶盒封模块相比，双面散热模块实现了质的飞跃：

• 功率密度：双面散热结构大幅缩小了模块体积，即便三合一集成后，也比传统盒装模块更为紧凑。
• 散热效率：芯片上下两面均可高效导热，热阻显著降低，能够充分发挥SiC等材料的耐高温潜力。
• 可靠性：全塑封结构比灌胶封装提供了更好的机械保护，能有效抵抗冲击和振动。此外，银烧结工艺的应用不仅解决了高温工作需求，更因其远优于软钎焊料的热疲劳性能，大幅提升了模块的功率循环寿命。
• SiC模块配套技术：为充分发挥SiC材料优势，封装工艺也在相应演进：采用银烧结替代传统焊料；内部互连方面，使用铜线或铜片替代粗铝线，以进一步降低电阻、提升导热能力。

总结与展望

纵观功率模块封装技术的发展，从引线框架类模块到灌胶盒封，再到双面散热模块，清晰地展现了技术演进的逻辑：以应用需求为牵引，以材料与工艺创新为驱动。

引线框架类功率模块以其高集成度和成本优势，将继续在消费电子和小功率工业领域扮演重要角色。

灌胶盒封模块凭借其稳健的功率处理能力，仍是大功率工业应用的可靠基石。

双面散热与先进互连工艺则代表了未来的发展方向，它将为SiC等下一代功率器件提供舞台，推动电动汽车、新能源等领域的系统性能迈向新的高度。

在实际应用中，并不存在一种“万能”的封装技术。工程师需要根据具体应用对散热、功率密度、可靠性及成本的要求，灵活选择或组合最适合的封装工艺，以实现系统整体性能的最优化。
