在半导体产业链中，一颗集成电路从设计走向量产需要历经数百道极具挑战的工艺工序。作为质量控制的核心，芯片测试环节如同三道严密的工艺闸口，直接决定了最终交付芯片的可靠性。随着半导体测试设备市场规模的持续攀升，由WAT、CP和FT三大环节构成的晶圆及成品测试矩阵，已成为各大厂商优化产品良率、控制控制制造成本的战略高地。深华颖半导体始终致力于构建高精度、全覆盖的检测保障体系，通过深度解析这三大核心测试环节，助力行业实现从“被动检测”向“主动良率管理”的跨越。
一、 芯片测试全流程：三道关卡的协同作战
半导体工艺中的芯片测试并非单纯的电学通断检查，而是一套贯穿晶圆制造、封装及成品全生命周期的质量监控与失效分析体系。WAT（晶圆接受测试）、CP（芯片探针测试）和FT（最终测试）在不同阶段筑起防线，形成“层层筛选、数据互证”的集成电路测试网络。

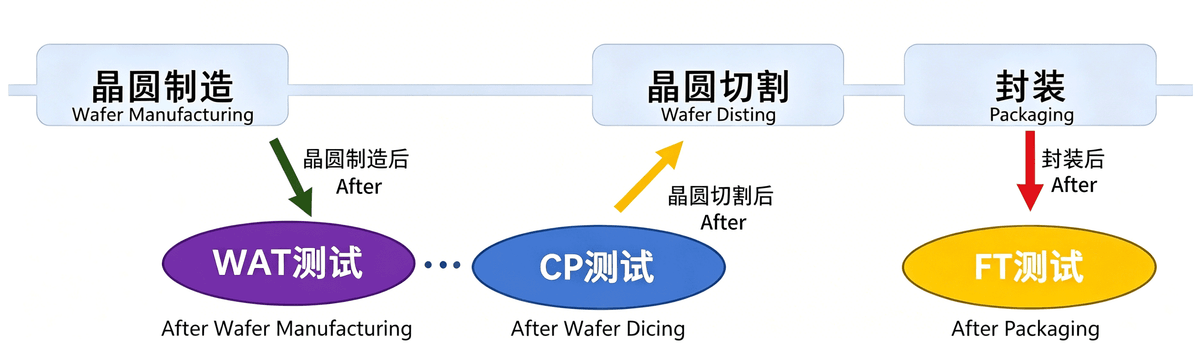

从工艺时间轴来看：
- WAT 属于晶圆制造完成后的“工艺出厂体检”；
- CP 属于封装前的“晶圆级测试与裸片筛选”；
- FT 则是封装完成后的“成品交付验收”。
根据深华颖半导体的量产数据验证，通过这三道测试环节的数据协同，特定高密度存储芯片或SoC芯片的综合良率可实现大幅提升，封装前的失效漏检率显著降低，能为设计公司和制造厂直接节省高达30%的无效封装成本。
二、 WAT：晶圆出厂前的工艺“CT扫描”
WAT（Wafer Acceptance Test，晶圆接受测试），又称参数测试（Parametric Test）。该环节并不关注芯片本身的功能是否正常，而是通过测试特定设计在划片槽（Scribe Line）内的测试键（Test Key）或PCM（Process Control Monitoring）结构，来评估整片晶圆的半导体制程工艺是否稳定、参数是否漂移。
1. 测试结构与核心参数
WAT的测试结构涵盖了该工艺平台的所有基础半导体器件（如MOS晶体管、二极管、电阻、电容及隔离结构）。深华颖半导体在工艺研发与量产监控中，重点关注以下长尾参数指标：
- 晶体管电学特性： 阈值电压、饱和电流、亚阈值漏电流。
- 互连与接触质量： 接触孔电阻、金属互连线电阻、过孔（Via）电阻。
- 薄膜与介质工艺监控： 薄层电阻、栅氧化层厚度及击穿电压。
以关键参数阈值电压为例，其受半导体物理特性的严格解析：
2. 设备精度与工艺指导意义
对于晶圆代工厂（Foundry）而言，WAT数据是评估晶圆能否“出厂”并交付给下一阶段的唯一硬性标准。一旦WAT参数偏离工艺窗口（Process Window），即表明前道工序存在异常（如离子注入剂量偏差或薄膜沉积不均），必须立即停线整改，以防整批晶圆报废。
三、 CP：封装前的“晶圆级裸片选秀”
CP（Circuit Probing，芯片探针测试） 是在晶圆切割分立前进行的晶圆级测试。该环节利用高精密测试适配器（主要为探针卡 Probe Card）直接接触芯片表面的焊盘（Pad）或凸点（Bump），在有源状态下对每个独立裸片（Die）进行全功能与电参数测试。
1. 测试平台构成与硬件挑战
CP测试系统由高精度探针台（Prober）、探针卡（Probe Card）和自动测试设备（ATE）组成。深华颖半导体在推进高密度、多通道CP测试时，需重点攻克以下技术瓶颈：
- 信号完整性与串扰： 在面对高速接口测试或多Die并行测试时，针尖间的电磁干扰会严重影响信号保真度。
- 接触电阻控制： 探针针尖与芯片Pad的接触电阻需稳定控制在极低水平，避免测试打线或接触不良引入的误测。
- 多站点（Multi-site）测试效率： 针对消费电子或物联网芯片，通常采用64并联甚至更高进度的并行测试，对ATE测试系统的电源通道和数字通道响应速度提出了极高要求。
2. 测试内容与晶圆修复（Repair）
CP测试的内容主要聚焦于：
- 静态与动态电参数： 漏电流、功耗、导通电阻及各I/O口电平。
- 结构化功能验证： 运行扫描链测试（Scan）、存储器内建自测（BIST）。
- 长尾应用场景测试： 高低频修调（Trim）、OTP/EEPROM的烧录与校验。
对于诸如SRAM、DRAM或Flash等存储类芯片，CP测试还承担着“冗余修复”的重要职责。通过激光烧断熔丝（Laser Fuse）或电学熔丝（E-Fuse），调用芯片内部的备用存储单元替换失效单元，这也是芯片测试提高产品良率的核心手段之一。测试完成后生成的晶圆良率图（Wafer Map），将精准标记出墨点片（Bad Die），指导后续打线与封装工序直接剔除坏片。
四、 FT：成品芯片的“终极考核”
FT（Final Test，最终测试） 是集成电路出厂前的最后一道全检关卡。测试在芯片封装完成后进行，通过常温、高温或低温环境的模拟，验证芯片在接近实际工作工况下的电学性能与逻辑功能。
1. 终检系统与环境应力模拟
FT测试系统主要由ATE测试系统、自动分选机（Handler）以及配套的测试插座（Socket）组成。分选机负责将封装好的成品芯片精准传送到Socket中，由ATE发出激励信号并采集响应。
为了确保车规级、工业级芯片在极端环境下的长期稳定性，FT测试通常包含严苛的三温测试流程（-40℃低寒、25℃常温、125℃~150℃高温）。
对于高可靠性需求，芯片还需进行高加速寿命试验（HAST）和高温工作寿命（HTOL）老化筛选，以彻底剔除属于浴盆曲线白头阶段的早期失效（Early Infant Mortality）产品。
2. FT的核心测试科目
- 全功能覆盖率测试： 运行全套系统级测试向量，确保逻辑外设、协处理器及算力单元全覆盖。
- 射频与高速信号测试： 针对5G、Wi-Fi等射频芯片或高速SerDes接口，进行眼图测试、抖动（Jitter）分析及误差率（BER）测试。
- 抗静电与耐压认证： 验证芯片的ESD（静电放电）防护等级及Latch-up（闩锁效应）免疫能力。
五、 WAT、CP、FT三大测试环节关键差异对比
为了更直观地理解这三者在芯片测试系统中的定位，深华颖半导体将核心维度梳理对比表如下：
六、 高能效测试对全产业链的战略价值
在当今后摩尔时代及先进封装（如Chiplet、3D堆叠）大行其道的背景下，芯片测试的战略地位已由传统的“被动品质把关”演变为“全流程良率控制中枢”。深华颖半导体在推进数字化量产管理中发现，将WAT、CP和FT的测试数据进行全链路贯通（Yield Management System），可以发挥巨大的统计学协同效应：
- 闭环失效追溯： 当FT端出现特定频段的信号衰减时，通过数据流回溯CP端的参数分布，甚至能直接定位到WAT测试中某层金属互连线薄层电阻的微米级扰动。这种跨环节的失效分析可帮助工艺工程师在最短时间内锁定根因。
- 测试覆盖率优化与成本平衡： 盲目追求100%的FT测试覆盖率会导致测试成本（Test Cost）成倍飙升。深华颖半导体倡导通过智能算法，将部分功能验证前移至CP阶段，或根据WAT的工艺窗口健壮度动态调整FT的抽检策略，在确保“零缺陷（Zero Defect）”交付的同时，实现测试经济效益的最优化。
随着集成电路集成度的跨代式提升，看不见的芯片测试防线正默默守护着每一颗硅片的电学脉搏。从微米级的晶圆测试键，到数千Pin脚的高速成品芯片，正是基于对WAT、CP和FT技术的极致追求，才让高品质的国产半导体产品得以稳健走向全球市场。
深华颖半导体还供芯片设计，流片服务，发送邮件让我们开始交流吧：info@shysemi.com
