深华颖半导体:快恢复二极管的9个重要参数

什么是快恢复二极管?

快恢复二极管(Fast Recovery Diode, FRD)因其较短的反向恢复时间和良好的开关特性,在高频电路、开关电源、逆变器及电机驱动等领域得到了广泛应用。

那挑选快恢复二极管需要关注哪些方面呢?深华颖半导体整理了9个快恢复二极管的重要参数及其详细解析,供大家参考:

一、反向恢复时间(Reverse Recovery Time, t_rr)

定义 :反向恢复时间是快恢复二极管最重要的参数之一,它定义了二极管从正向导通状态切换到反向偏置状态(或相反过程)所需的时间。具体来说,它是从正向电流开始减小到反向电流达到规定低值(如反向漏电流水平)的时间间隔。

影响 :反向恢复时间越短,二极管的关断速度越快,开关损耗越低,适用于高频应用。较短的t_rr可以显著提高电路效率,特别是在高频开关电源和逆变器中尤为重要。

范围 :快恢复二极管的t_rr通常在几十纳秒到几百纳秒之间,而超快恢复二极管(Ultra-Fast Recovery Diode, UFRD)的t_rr可以低至数十纳秒以下。

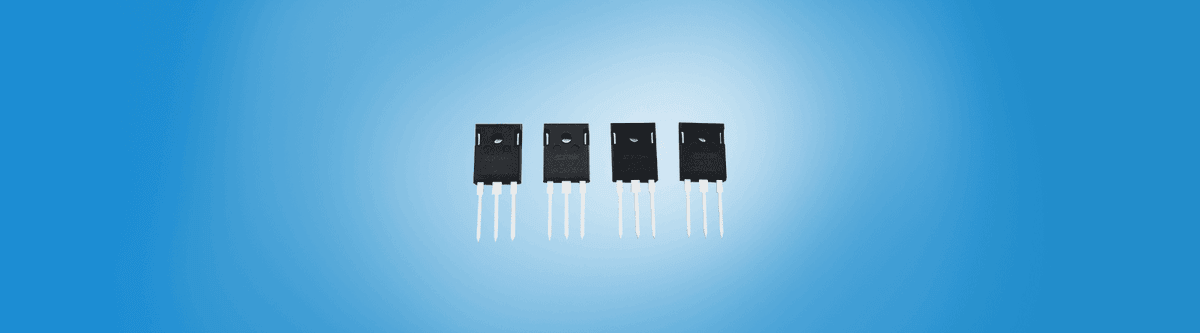

Section image

二、正向压降(Forward Voltage Drop, V_F)

定义 :正向压降是指快恢复二极管在正向导通时的电压降,即二极管正向导通时,其两端所加的电压与通过电流的比值。

影响 :V_F通常与正向电流相关,电流越大,压降也越大。较低的正向压降意味着在二极管导通时产生的功率损耗较小,可以提高电路的效率。在电流较大且需要高效率的电路设计中,选择正向压降较低的二极管非常重要。

范围 :典型的快恢复二极管正向压降通常在0.6V到1.5V之间,具体取决于材料(如硅或碳化硅)和器件结构。

三、最大正向电流(Maximum Forward Current, I_F)

定义 :最大正向电流是指二极管在正向导通状态下能够承受的最大电流值。

影响 :这个参数直接影响二极管的选型,尤其在需要承载较大电流的场合,如开关电源或大功率逆变器中,必须确保选用的快恢复二极管的I_F值大于实际工作中的峰值电流。如果所选二极管的I_F不足,可能会导致器件过热或损坏,因此合理的电流裕量是必要的。

四、最大反向电压(Maximum Reverse Voltage, V_RRM)

定义 :最大反向电压也称为最大重复反向电压,它指的是二极管在反向偏置时能够承受的最大电压值。

影响 :该参数决定了快恢复二极管在反向偏置时的电压耐受能力。在电源转换器或逆变器电路中,反向电压可能会很高,因此需要选择V_RRM值足够高的快恢复二极管,以避免电压击穿导致的失效。

Section image

五、反向恢复电荷(Reverse Recovery Charge, Q_rr)

定义 :反向恢复电荷是指二极管在反向恢复过程中释放的电荷量。

影响 :Q_rr与反向恢复时间密切相关,反映了二极管在切换过程中产生的电流反向冲击。Q_rr越大,电流反向冲击越大,会导致更高的开关损耗,并可能在高频电路中引发EMI(电磁干扰)问题。因此,在需要减少EMI或提高效率的电路中,选择Q_rr较低的二极管非常重要。

六、结电容(Junction Capacitance, C_j)

定义 :结电容是指二极管PN结在反向偏置时的电容值。

影响 :对于高频应用,较大的结电容会导致开关损耗增加,同时对电路的高频响应产生不利影响。较低的结电容有助于提高电路的高频性能,特别是在高速开关电源和射频电路中。选型时,应根据电路的频率要求选择合适的结电容值,避免电容过大影响性能。

七、工作温度范围(Operating Temperature Range, T_op)

定义 :工作温度范围是指快恢复二极管在正常工作状态下能够承受的温度区间。

影响 :不同的应用场景中,环境温度和工作条件可能会显著影响器件的性能。通常,工业级快恢复二极管的工作温度范围在-55°C到+150°C之间。为了确保器件在高温或低温条件下的可靠性,设计中需要考虑温度对二极管性能的影响,必要时选择能够在更宽温度范围内稳定工作的器件。

Section image

八、漏电流(Reverse Leakage Current, I_R)

定义 :漏电流指的是二极管在反向偏置时,仍然有少量电流通过的现象。

影响 :漏电流通常随着温度的升高而增加,因此在高温环境下工作时,过高的漏电流会导致器件效率降低。对于一些对功耗要求敏感的应用,选择低漏电流的快恢复二极管有助于提高整体能效。

九、封装形式

定义 :封装形式是指二极管的外部包装和结构,它决定了二极管的物理尺寸、散热性能以及与其他元件的连接方式。

影响 :常见的快恢复二极管封装形式包括TO-220、TO-3P、螺栓型等。不同的封装形式适用于不同的应用场景和安装要求。例如,TO-220封装适用于中小功率应用,而螺栓型封装则适用于大功率应用。在选择封装形式时,需要考虑电路的设计需求、散热要求以及成本等因素。

综上所述,快恢复二极管的重要参数包括反向恢复时间、正向压降、最大正向电流、最大反向电压、反向恢复电荷、结电容、工作温度范围、漏电流以及封装形式等。这些参数共同决定了快恢复二极管的性能和应用范围。在选型时,需要根据具体的应用场景和需求综合考虑这些参数以选择合适的二极管。
