合理的死区时间能够保护IGBT、MOSFET等功率器件，避免桥臂直通导致器件损坏；但如果设置不合理，又会影响输出波形、效率以及系统控制精度。因此，在逆变器设计中，死区时间始终是性能优化的重要环节。
作为专注于功率半导体产品研发的深华颖半导体（SHYSEMI），我们在IGBT模块、IPM智能功率模块以及电机驱动解决方案设计过程中，也会综合考虑器件开关特性与死区控制策略，帮助客户兼顾系统可靠性与转换效率。
什么是死区时间（Dead Time）？
死区时间（Dead Time），又称互锁时间，是指同一桥臂上下两个功率开关器件（IGBT、MOSFET等）切换时，控制器故意插入的一段两只开关同时关闭的时间。
以半桥逆变器为例：
- 当上管T1关断后，并不会立即开启下管T4；
- 控制器会等待一段极短时间Δt，再驱动T4导通；
- 反向切换时同样如此。
这样做的唯一目的，就是避免上下桥臂因开关延迟而同时导通，产生桥臂直通（Shoot-through），造成直流母线短路，甚至瞬间损坏功率器件。
由于IGBT和MOSFET都存在开通、关断延迟，因此死区时间是逆变器设计中不可缺少的一项保护措施。
死区时间会带来哪些影响？
虽然死区时间能够保证系统安全，但也会影响逆变器性能。
1. 输出电压波形畸变
死区期间，上下开关均处于关闭状态，输出电压由续流路径决定，而不是PWM控制信号。
因此会造成：
- 输出电压脉冲缩短；
- SPWM波形发生畸变；
- 谐波含量增加，增加滤波压力。
2. 输出电压降低
每个PWM周期都会损失一小段有效输出时间，相当于调制深度降低。
结果就是：
- 基波电压幅值下降；
- 电压利用率降低；
- 大功率负载时输出能力受到影响。
3. 电流过零失真
在电流过零附近，死区效应最为明显。
- 电流波形畸变；
- 转矩脉动；
- 低速运行性能下降。
4. 相位误差
死区会使输出基波相对于参考信号产生一定滞后。
对于并网逆变器或高精度电机控制系统，这可能影响：
- 功率因数控制；
- 电流环控制精度；
- 并网同步性能。
5. 转换效率下降
死区期间，负载电流通常通过续流二极管流动。
由于二极管导通会产生额外损耗，因此：
- 导通损耗增加；
- 系统发热上升；
- 整机效率略有下降。
6. EMI增加
波形畸变带来的高频谐波，会增加：
- 电磁辐射；
- 传导干扰；
- EMC设计难度。
电压源逆变器中的死区现象分析

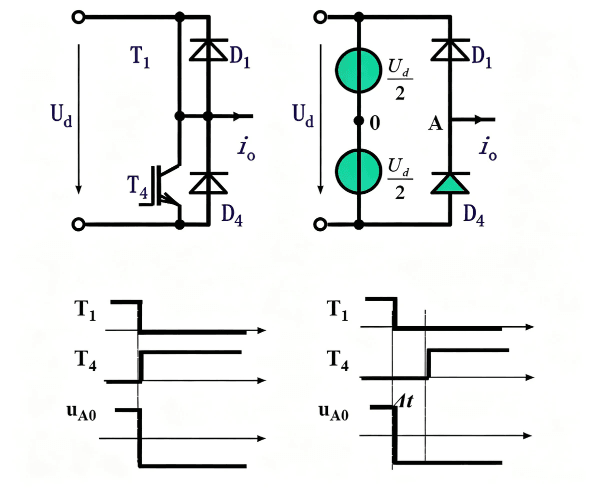

当上下桥臂同时关闭后，负载电流不会立即中断，而是通过续流二极管继续流动。根据电流方向不同，电路工作状态也有所区别。
情况一：T1→T4切换，电流流出逆变器
原本由T1导通。
当T1关断进入死区后，负载电流自动流经D4续流。
即使控制器已经发出T4导通信号，由于续流路径尚未改变，T4不会立即承担电流，因此整个过程中不存在二极管反向恢复，也不会产生明显的恢复电流。
情况二：T1→T4切换，电流流入逆变器
此时原本由D1承担续流。
进入死区后，电流仍然经过D1。
当T4开始导通时，D1需要迅速关断，但由于二极管存在反向恢复时间（Reverse Recovery Time），会在极短时间内出现D1与T4同时导通。
这种现象会产生较大的：
- 反向恢复电流；
- 电流尖峰；
- 电压尖峰；
如果器件选型或驱动设计不合理，还可能增加桥臂应力，影响系统可靠性。
这也是为什么现代高性能逆变器越来越重视快速恢复二极管（FRD）、SiC肖特基二极管以及低反向恢复IGBT/IPM模块的重要原因。
死区时间通常设置多少？
实际设计中，死区时间需要结合器件开关速度、驱动能力以及PWM频率综合优化，并非越大越安全。
常见的死区补偿方法
为了降低死区带来的影响，目前工程上常采用以下补偿策略：
- 电压补偿法：根据电流方向修正PWM脉冲宽度。
- 平均电压补偿法：计算死区产生的平均电压误差，并进行补偿。
- SVPWM死区补偿：在空间矢量调制中修正矢量作用时间。
- 先进控制算法：结合高性能驱动器和优化控制策略，进一步减小死区误差，提高系统效率。
总结
死区时间是逆变器安全运行不可缺少的保护机制，它能够有效防止桥臂直通，保护IGBT和MOSFET等功率器件。但与此同时，死区也会带来波形畸变、效率下降、EMI增加以及控制精度降低等问题。
因此，优秀的逆变器设计不仅要合理设置死区时间，还需要结合高性能功率器件、驱动电路以及死区补偿算法进行整体优化。
