自特斯拉第三代电驱系统规模化搭载 TPAK SiC 模块并实现整车能效、功率密度双重突破后，国内功率半导体封测企业、整车厂与电驱动方案商均加速布局 TPAK 单开关功率封装路线。本文结合深华颖半导体自研 TPAK SiC 模块产品，系统解析该封装架构在车用逆变器的核心技术优势与落地适配方案。下文以深华颖半导体面向车载 OBC、主电控开发的 TPAK 封装 SiC 模块为核心样本展开分析。

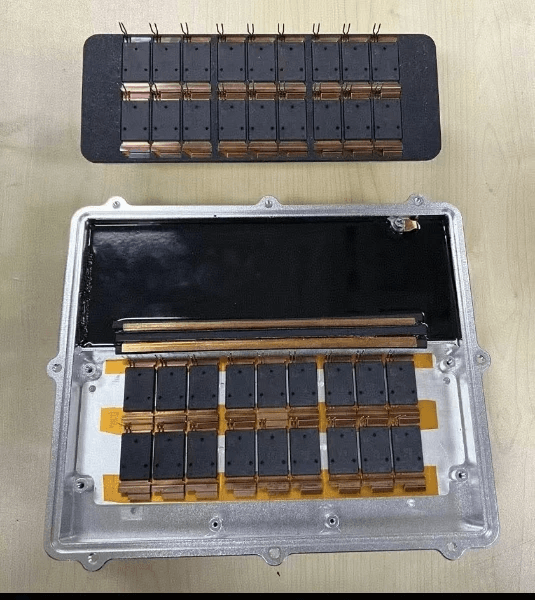

深华颖半导体应用在OBC上的TPAK封装的sic 模块实拍图
一、TPAK 封装拓扑架构对比TO-247封装有何优势
TPAK 属于单开关模块（Single Switch Module），架构定位介于分立功率单管与标准多芯片功率模块之间，完美规避传统 TO-247 分立器件寄生电感大、持续输出电流受限、多管并联均流差等痛点，同时保留模块化并联拓展能力。厂商可根据逆变器额定功率、峰值输出需求，自由配置 TPAK SiC 模块 / TPAK IGBT 模块并联数量，平台化适配 75kW~300kW 全系乘用车、商用车电控。
表 1 主流功率封装杂散电感、电气参数对比
从封装杂感仿真数据可见，TPAK 封装杂散电感远低于 TO-247 分立封装，持续载流能力显著提升。更低的寄生电感可允许系统选用更低关断电阻的 TPAK SiC 芯片，大幅抑制开关关断尖峰，降低开关损耗与芯片温升，拓宽模块持续输出电流区间。
热仿真工况：直流母线 DCLINK 410V，输出有效值电流 260Arms；采用深华颖半导体 TPAK 单管单排 SiC 芯片方案，稳态芯片结温约 132℃，远低于车规器件 150℃最高工作结温阈值，具备优异持续载流与水冷散热性能。
图 1 TPAK 单管单排方案载流能力热仿真结果
二、深华颖TPAK 封装芯片布局实现SiC降本与 IGBT 通用化设计
TPAK 封装内部芯片排布具备极强柔性：内部既可排布 2 并联 SiC MOSFET 裸片，也可单颗集成 300A/400A 硅基 IGBT 晶圆。 针对 SiC 器件原材料成本偏高的行业痛点，深华颖半导体 TPAK SiC 模块通过模块化拆分方案，在同等逆变器输出功率前提下，减少单台设备 SiC 芯片用量，有效控制系统硬件成本；同时封装硬件尺寸、端子定义完全兼容硅基 TPAK IGBT，一套电控硬件可切换 SiC/IGBT 两种功率器件，产品平台复用性强。
图 2 TPAK 封装 IGBT/SiC 内部芯片布局结构图
三、TPAK 封装结构与封装材料实现车规高可靠性
- 无论是特斯拉量产电控，还是国内主机厂在研 400V/800V 逆变器方案，TPAK 封装相较传统标准全桥模块，均具备三大结构优势：
- 整机功率密度更高
- 整机结构高度紧凑
- 壳体抗机械振动性能优异，完美适配车载前舱狭小布置空间与整车颠簸工况
性能核心来源于封装材料与互连工艺升级：TPAK 统一采用 AMB 活性金属陶瓷基板搭配 Cu-Clip 铜夹片互连，彻底淘汰传统铝丝键合工艺，实现寄生参数大幅降低、模块热阻优化、电流承载密度提升。
图 3 TPAK 内部 AMB 陶瓷基板 + Cu-Clip 铜夹片结构示意图
深华颖半导体已实现车规级 TPAK 封装产品量产，代表规格为 1200V、230A TPAK SiC 模块，器件最大导通电阻 RDS (on),max=12mΩ；该 TPAK SiC 系列产品覆盖新能源车主驱逆变器、车载高压 OBC 大功率充电系统两大核心车载场景，并与大众汽车，北京汽车，广汽等知名车企达成长期合作。
四、TPAK 封装的激光焊工艺，降低接触阻抗电阻与杂散电感
为进一步削弱功率回路接触电阻与杂散电感，TPAK 封装功率输出端子全部采用高导电铜基材，并采用铜 - 铜激光焊接互连工艺。 该工艺早已成熟应用于动力电池极柱焊接，铜材同质焊接界面结合强度高、导电导热性能稳定，热循环、振动老化后不易出现界面氧化、阻抗漂移，现已成为车载功率模块主流互连技术路线。
图 5 特斯拉电驱系统 TPAK 模块铜端子激光焊接实物示意图
五、三相全桥电控兼容单电控与双电控集成系统
面向电机控制器三相全桥拓扑，TPAK 模块主流分为单管单排、多管双排并联两类方案：
- 单管单排方案：多用于中小功率逆变器，直接对标替换传统 HP1 300A/400A 标准功率模块；结构简洁、器件焊接与整机装配工艺简化，综合物料与制造成本低于 HP1 模块。
图 6 TPAK 模块单 / 多管并联结构布局图
- 多管双排并联方案：面向大功率 800V 高压平台，封装硬件最多支持 4 颗 TPAK SiC/IGBT 模块并联拓展；并联数量可根据整车峰值功率灵活调整，驱动板、主控控制电路无需重新改版，大幅缩短客户产品开发周期、降低软硬件改造成本。
图 7 基于 TPAK SiC 模块的双电控集成水冷布局方案
同时 TPAK 封装体积小巧、功率密度突出，为行业主流双电控集成方案提供充足结构空间：水冷散热水道双侧可分别布置多管并联 TPAK 模块，实现双电机驱动一体化集成，缩减电控总成体积与整车线束长度。
总结
综合全文分析，TPAK 单开关封装凭借低杂散电感、灵活并联拓展、高功率密度、高车规可靠性四大核心优势，已成为新能源电驱主流功率器件方案。
深华颖半导体量产高可靠性的 TPAK SiC 模块可为新能源主机厂、电驱动研发、封测企业提供完整 TPAK SiC 模块落地参考方案，是新一代轻量化电控的优选中国功率模块制造商。
更多信息可拨打电话：0755-23731480，或发送邮箱获取报价及规格书：info@shysemi.com
行业配套 FQA（TPAK SiC 模块车载应用问答）
Q1：TPAK 封装采用 AMB 基板 + Cu-Clip 工艺，相比铝键合模块可靠性提升在哪？
A1：铝丝键合在车规 - 40℃~150℃冷热循环下易出现引线疲劳断裂、界面阻抗抬升；Cu-Clip 铜夹片大面积接触芯片，热阻更低、电流均流更好，搭配 AMB 陶瓷基板抗热冲击能力更强，功率循环寿命提升一倍，完美匹配 TPAK SiC 高温工作特性。
Q2：410V 母线工况下，深华颖 230A TPAK SiC 模块能否长期 260Arms 持续运行？
A2：热仿真显示该工况下单排方案芯片稳态结温约 132℃，低于车规 150℃极限结温；搭配水冷散热系统可长期稳定输出 260Arms 有效值电流，短时峰值电流冗余充足，适配主流 400V 乘用车电驱。
Q3：TPAK SiC 模块除主电机控制器外，还有哪些车载应用场景？
A3：深华颖 TPAK SiC 系列可同步适配车载高压 OBC 充电机、DC-DC 升压模块、商用车辅驱逆变器；1200V 耐压规格也适配 800V 高压快充平台，实现一车多器件平台通用。
