一、 方案概述
传统鱼塘增氧泵多采用分立器件驱动的定频恒速方案。在户外高湿、大温差、电网波动及连续运转的恶劣工况下，容易出现电机烧毁、过载停机及高能耗等问题。
二、 行业痛点与深华颖技术对比
三、 系统架构与内部拓扑

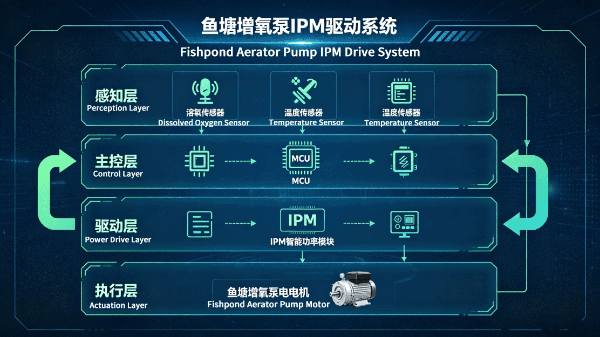

1. 系统驱动架构
系统采用分层闭环控制架构，共分为四层：
- 感知层：通过溶氧传感器、温度传感器及电流电压采样单元，实时监控水质与运行状态。
- 主控层：通用 MCU 接收传感信号，通过 SVPWM 算法输出调速控制信号。
- 功率驱动层：深华颖半导体 IPM 模块作为核心执行单元，负责信号放大、三相逆变及工况监测。
- 执行层：三相变频增氧泵电机，根据 IPM 输出功率实现无级调速。
2. IPM 内部拓扑结构
方案核心采用 SYIM15S60 模块，内部集成三大核心单元：
- 功率拓扑：内置 6 路 IGBT 功率开关及 6 路续流二极管，构成完整的三相全桥逆变电路。
- 驱动拓扑：集成高压 HVIC 驱动芯片与自举二极管，无需外置驱动电路，抑制栅极震荡。
- 保护拓扑：集成 NTC 温度检测、欠压锁定（UVLO）、短路保护（SCP）及故障输出（VFO）。
四、 核心产品选型与关键参数
1. 选型型号

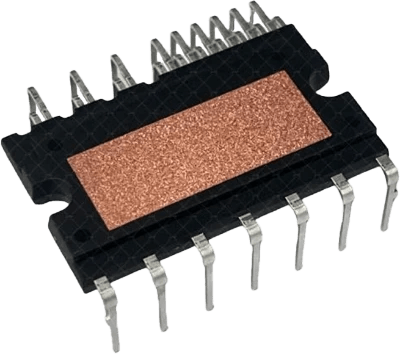

标准推荐：深华颖 SYIM15S60（SDIP26 工业级 IPM 模块）。
适用对象：1.5kW 以下三相电机驱动，可直接 Pin-to-Pin 替代同类进口模块。
2. 关键技术参数
五、 方案核心优势
- 极简硬件与降本量产：单颗 IPM 替代多颗分立器件，大幅简化 PCB 布线并缩减焊接工序。配合 DBC 覆铜基板，导热效率高，可简化散热设计，提升量产良率。
- 五重硬件防护：集成欠压锁定、纳秒级短路保护、过流保护、过热关断及 NTC 实时测温，有效规避堵转烧机、低压运行等常见故障。
- 变频无级调速：基于 20kHz PWM 精准驱动，支持根据水体溶氧及温差自动调速，避免传统定频满负荷运行的能耗浪费，实测综合节电率达 15%~25%。
- 工业级防扰设计：优化了电气爬电距离与绝缘结构，具备较强的抗潮、抗凝露和抗电磁干扰能力，满足户外全年不间断运行的需求。
- 供应链稳定：核心晶圆、封装及测试流程自主可控，参数完全兼容主流接口，交付周期短，性价比优势明显。
六、 落地设计与调试规范
1. 硬件设计要点
极简外围：
- 仅需配置辅助电源、滤波电容、信号限流电阻及故障上拉电路，无需额外搭建驱动与自举电路。
PCB 布局优化：
- 强电（功率回路）与弱电（信号回路）须分区布局、独立走线，抑制开关噪声干扰。
- 功率地与信号地采用单点共地设计，避免地电位差导致控制异常。
- 模块底部应留出足够的散热或导热界面材料（TIM）贴合区域。
2. 智能功能拓展
控制接口预留物联网模块（4G/Wi-Fi）通道，支持联动传感器实现远程启停、定时控氧、故障云端报警及运行数据可视化监测。
七、 适配场景与应用价值
- 适配设备：叶轮式增氧机、水车式增氧泵、曝气式增氧设备及小型养殖池循环泵。
- 应用价值：对设备商而言，能显著降低BOM成本与制造缺陷率，提高产品稳定性；对养殖户而言，可有效降低电费开支与设备故障停机带来的缺氧风险，减少后期维护成本。
获取更多信息，可联系我们：0755-23731480，或者邮箱：info@shysemi.com
八、 常见技术问题解答 (FAQ)
Q：增氧泵驱动板在户外高湿、温差大环境下如何做好防潮防凝露？
A：PCBA 板须进行整体灌胶或喷涂三防漆处理，重点保护模块引脚与高压走线。结构设计上，设备应安装在远离水面溅水的区域。同时，应利用 IPM 内部的 NTC 测温功能设置合理的软件保护阈值（如低温限制启动、高温降载运行），以减缓器件受温差冲击老化的速度。
Q：电路设计中针对外围关键器件有哪些具体要求？
A：
- 辅助电源输出必须稳定，纹波与波动应控制在模块额定范围内，防止因欠压触发复位。
- MCU 输出的控制信号引脚必须串联限流电阻，防止上电瞬态浪涌损坏驱动端口；故障反馈引脚（VFO）需加合适的上拉电阻，确保状态逻辑稳定。
- 高压直流滤波电容必须紧靠 IPM 的功率输入引脚（P-N 端），以缩短电流回路，抑制开关尖峰并改善 EMI 表现。
Q：驱动电路板初次上电与参数调试的流程是什么？
A：初次调试应采用“先弱电后强电、阶梯升压”的原则，先进行低压空载测试，确认波形逻辑正确后再进行高压带载测试。建议将 PWM 载波频率设置在 15kHz~20kHz 之间，以平衡开关损耗与声学噪声。针对不同规格的电机，需在软件中精确标定过流与堵转保护阈值，确保在毫秒级内触发 IPM 关断，预留充足的功率余量以防电机过载烧毁。
