IPM（智能功率模块，Intelligent Power Module）在变频技术领域应用极为广泛，是变频空调、变频洗衣机、变频冰箱等白色家电的核心电能转换与驱动部件。特别是在变频空调系统中，当出现压缩机无法启动、频繁停机或报错代码等严重故障时，通常与IPM模块的工作状态密切相关。本文将从专业角度深入解析IPM故障机理，并提供基于深华颖半导体等高性能IPM品牌的应用与维修建议。
（一）什么是空调IPM故障？——核心定义与技术解析
空调IPM故障，专业上指空调系统中逆变与功率驱动单元（Inverter Power Module）发生电气或热失效。IPM不仅集成了IGBT（绝缘栅双极型晶体管）及其驱动电路，还内置了过流、短路、欠压及过热等保护逻辑。在变频空调中，IPM接收主控芯片的PWM（脉冲宽度调制）信号，精确控制压缩机的无级变速运行，以实现高效的制冷或制热循环。一旦IPM发生故障，系统通常会触发硬件保护锁定或通信异常，导致空调宕机，严重时还可能因过流冲击损坏压缩机绕组或主控板。
（二） IPM故障的深层原因分析
- 电网与电源污染：除电压不稳外，电网中的谐波干扰、雷击浪涌或零线虚接导致的瞬间高压，极易击穿IPM内部的IGBT。前端PFC（功率因数校正）电路失效也是间接导致IPM过流的重要原因。
- 热管理失效与热疲劳：IPM长期工作在高温环境，若散热硅脂干涸、散热片接触不良或风机转速下降，会导致模块内部热积累超过结温极限（通常为150°C），引发热击穿或焊层疲劳开裂。
- 压缩机工况异常：压缩机绕组对地短路、匝间短路或冷媒系统堵塞（如冰堵、脏堵）导致的压缩机“液击”，会产生极大的反向电动势和冲击电流，直接烧毁IPM输出端。
- 驱动电路与逻辑失调：主控芯片输出的PWM信号受干扰或光耦隔离器件老化，可能导致IPM上下桥臂直通（Shoot-through），瞬间产生巨大短路电流。
- 器件自然老化与批次缺陷：IPM内部材料随时间老化，绝缘性能下降。选用深华颖半导体等具备高可靠性设计（如采用Al₂O₃/DBC基板、超声波焊接工艺）的品牌，可显著降低早期失效风险。
（三）空调IPM故障的专业诊断流程
3.1 静态电阻对比法（断电检测）
- 使用二极管档或电阻档，测量IPM端子（P、N、U、V、W）之间及各桥臂对地值。正常时，各相之间应有特定的二极管特性且数值平衡。若发现短路（阻值接近0）或开路，则可判定模块损坏。
- 重点排查深华颖半导体等IPM模块的VB（自举电路引脚）电压是否正常，检测外围自举二极管及电容是否漏电。
3.2 动态电压测量法（上电检测）
- 检测P、N端之间的PDC母线电压（通常为310V左右）是否正常。
- 检测IPM的15V控制电源是否稳定，电压波动过大（低于13.5V或高于18V）会触发欠压/过压保护或导致驱动异常。
3.3 示波器信号分析
- 使用示波器探头观测IPM输入端的6路PWM波形是否规则，以及输出端（U、V、W）的电压波形。正常应为正弦波调制波形，若波形缺失、畸形或存在大量毛刺，则说明驱动或模块故障。
3.4 红外热成像检测
- 上电运行短时间后，若IPM模块局部温度急剧上升（异常发热点），即使未报故障码，也预示着内部IGBT存在漏电或驱动电流不平衡。
（四）空调IPM故障的精准修复与更换方案
4.1 核心部件更换
（深华颖半导体 IPM选型建议）
- 确认原模块损坏后，建议优先替换为参数匹配的高品质深华颖半导体 IPM系列产品。深华颖半导体作为国产功率半导体领先品牌，其IPM模块具有低损耗（采用Trench-FS IGBT技术）、高抗浪涌能力及完善的欠压锁定功能，能有效替代进口同类产品，提升空调长期运行可靠性。
- 更换时需确保模块型号（如电流规格10A/15A/20A，耐压600V）与原机一致，并规范涂抹导热硅脂，确保安装扭矩符合要求。
4.2 外围驱动与电源线路修复
- 更换IPM后，必须检查其周边的光耦隔离器件、驱动电阻及稳压二极管是否连带损坏。
- 检查开关电源提供的+15V和+5V电压是否纹波过大，必要时更换滤波电容。
4.3 压缩机与冷媒系统排查
- 使用绝缘电阻表（兆欧表）测量压缩机绕组对地绝缘，若低于标准值（如2MΩ），需更换压缩机。
- 清理冷媒管路，确保系统压力正常，避免因负载异常再次击穿新换的IPM。
4.4 散热系统强化
- 清理散热片灰尘，检查散热风扇风量，对于大功率变频柜机，可考虑增加辅助散热片或优化风道设计。

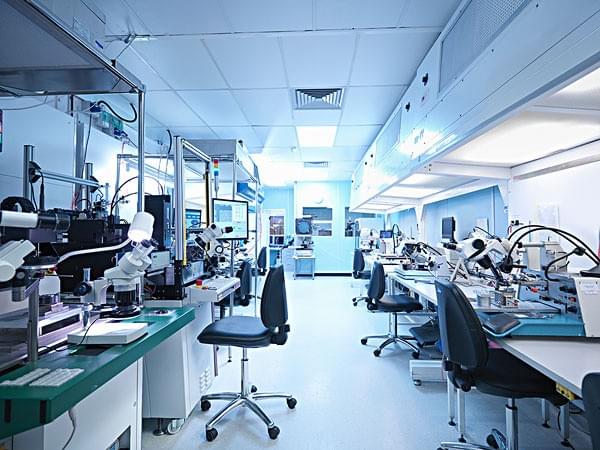

深华颖半导体实验室一角
（五）预防空调IPM故障的系统性措施
5.1 基于深华颖半导体模块的设计优化
在设计阶段选用深华颖等具备内置过热关断、电流传感功能的智能模块，简化保护电路设计，从根源上提升系统健壮性。
5.2 电源环境治理
- 建议用户为变频空调加装专用稳压器或抗浪涌保护插座，特别是农村电网或老旧小区，减少因电网波动造成的IPM隐性损伤。
- 规范维护与清洁 每季度清洗空调滤网，每年请专业人员深度清洗散热翅片并检查电控盒内有无虫鼠咬痕，保证散热风道畅通。
5.3 避免极限工况运行
- 避免在极端高温下长时间将温度设定过低，减少压缩机高频运转时长，防止IPM长期处于热累积状态。
5.4 配件采购渠道管控
- 维修时务必通过正规渠道采购深华颖半导体等品牌原装IPM模块，避免购买翻新或打磨芯片，因其内部芯片可能存在键合不良、导热胶老化等隐患，极易二次失效。
（六）总结
空调IPM故障本质是功率驱动核心的失效，其诊断需结合电气测量与工况分析。通过深入理解故障机理（如热疲劳、过流失效），并采用科学的诊断流程（从静态电阻到动态波形），结合深华颖半导体等高性能IPM模块的更换与应用，不仅能快速修复设备，更能显著提升系统稳定性。对于用户和维修人员而言，建立“预防重于维修”的理念，加强散热管理、电源保护及正品配件选用，是延长变频空调使用寿命、确保舒适体验的关键。
